Este proyecto ha sido realizado en su totalidad
con materiales que se encuentran fácilmente e,
incluso, con materiales reutilizados.
Usamos 3 tubos de PVC de 4 mm. de diámetro y
de 40 cm. de longitud, otros tres iguales pero de 30 cm. de longitud,
6 codos de 90 grados, tres tapones y pegamento para PVC.
Una vez unidas las piezas de cada una de las patas, las unimos
mediante bridas. Al no estar pegadas entre sí, nos permitirá
mayor movilidad y colocar las patas en la posición que nos interese.
También hemos construido un soporte vertical que sirva de mejor
sustentación y complemente el apoyo de las patas:
Enroscamos unos enlaces de tubos para riego procurando
obtener la medidaque necesitamos.
A continuación y con silicona caliente pegamos una rueda
de goma flexible a la tapa de un envase de piña.
Usando la silicona caliente, pegamos la tapa
a los enlaces...
Aquí tienes el resultado. Como los enlaces tienen rosca,
podemos fijar bien el soporte vertical a cualquier terreno
aunque éste no esté uniforme, enroscando o desenroscando
un poco la unión central del soporte.
Usamos 6 cajas para interior de pared, portalámparas de pared,
bombillas led de colores y tres interruptores.
En la foto aparecen unos interruptores que decidimos cambiar por otros
más grandes y cómodos al pulsar.
Pegamos las cajas entre sí, tres para el semáforo de vehículos y dos para
el semáforo de peatones, usando adhesivo de montaje. Además, reforzamos la unión
con unas pestañas de plástico que hemos sacado de un encuadernador de carpeta.
El resultado es muy bueno y estético.
Luego pegamos los portalámparas
a las cajas usando el mismo adhesivo.
Preparamos los cables para la instalación eléctrica de los portalámparas.
Aquí veis cómo se sitúan los cables en cada portalámparas
Es necesario fijar con tornillos todos los portalámparas
a la caja aunque estén pegados con adhesivo de montaje.
Con un punzón, realizaremos pequeños agujeros en el plástico de
la caja para poder pasar los cables desde el portalámparas hacia
la parte trasera de la caja y con tornillos aseguraremos los
portalámparas a la caja.
Pegaremos con el adhesivo unas clemas en la parte trasera
de la caja coincidiendo con la posición de cada portalámparas.
Protegeremos los tornillos con un poco de funda de cable para que no
sean peligrosos al manipular las cajas y, además, para aislar el metal.
Procederemos a unir los cables a los portalámparas.
Usaremos conectores para unir los cables de electricidad
a los portalámparas, además de seguridad a la instalación
aportan una mejor estética.
Usamos un tupo de PVC de 90 mm. de diámetro y 180 cm. de longitud.
Se realizarán dos cortes para las cajas de los semáforos de peatones y vehículos
con una diferencia en posición de un ángulo de 90 grados.
Además, hay que tener en cuenta la altura del trípode base del semáforo para
que los tubos de éste no molesten en la zona interior que se corte.
Taladraremos, además, dos agujeros a la altura del semáforo
de peatones: uno para el cable de corriente eléctrica y otro
para el mando de control de las luces.
Colocar la toma de electricidad es muy fácil: Tras pasarla por el agujero de
la pared del semáforo, fija unas bridas en el cable para impedir que se salga,
se mueva o provoque tirones en las conexiones.
Aquí ves cómo colocar las bridas. Corta el sobrante con unas tijeras.
Fija una clema en los cables eléctricos.

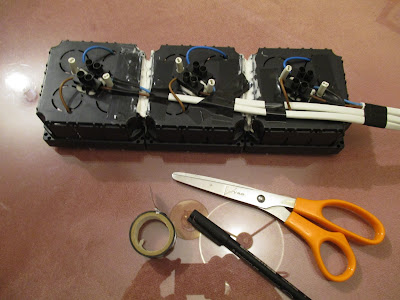

Fija a cada clema del portalámparas un trozo largo de cable
respetando los colores. Nosotros hemos trabajado con azul y marrón.
Puedes fijarlos a la caja usando un poco de cinta aislante.
Así se evitarán tirones que puedan desconectar alguno.
Identifica con un rotulador permanente el color de la bombilla
de cada lugar del semáforo en sus respectivos cables.
Coloca el semáforo para vehículos en el tubo
y fíjalo provisionalmente con una brida.
Siguiendo los esquemas eléctricos para cada luz del semáforo,
comienza a unir los cables en su correcta posición.
Una vez colocados todos los cables en su correcta posición según
los esquemas eléctricos, procedemos a colocar el semáforo de peatones en su
lugar del tubo y se fija provisionalmente con una brida.
Con un microtubo de riego por goteo podemos mejorar
estéticamente cada uno de los protectores de las luces
de nuestro semáforo.
Estos protectores son trozos de PVC de 90 cm. de diámetro,
igual medida que el tubo principal del semáforo, que encajan
perfectamente en las cajas de electricidad de las luces led.
Si quieres, puedes fijar el microtubo al protector de luces
con un poco de silicona caliente.
Por último, colocaremos una cartulina blanca en el interior
de cada protector para mejorar la luminosidad
de las bombillas led en su interior.
Podemos mejorar el semáforo de peatones
colocando una tapadera de bote de plástico que le venga
bien sobre el protector de cada bombilla.
A esa tapadera se le puede pegar en su interior las
figuras del peatón andando o peatón parado que le corresponden.
Luego, fijaremos las tapaderas con unos puntos de silicona caliente.
Imprimimos las imágenes del peatón parado y el peatón andando
Se recortan y colocan en las tapaderas.
Cada silueta de peatón se pega en el interior de su tapadera.
Con unos puntos de silicona caliente fijamos las tapaderas
a los protectores de las luces del semáforo de peatones.
Lo mismo podemos hacer para el semáforo de vehículos:
Usaremos una caja de electricidad para pared, su tapadera
y tres interruptores.
Cortaremos, con cuidado, un rectángulo en la tapadera
de plástico para alojar los interruptores.
Pegaremos la plantilla para el color de referencia para cada interruptor.
Nosotros la hemos diseñado en el ordenador y luego la hemos impreso,
cortado y pegado con adhesivo fuerte.
Éste es el resultado.
A continuación, usaremos un trozo de tubo protector,
lo fijaremos a la caja mediante bridas, e introduciremos
en su interior los cables que tienen que conectarse
a los interruptores que controlan cada luz del semáforo.
